การแทรกสอด 14/23
เช่น แหล่งกำเนิดอาพันธ์ชนิดเฟสตรงกันสร้างคลื่นที่มีความถี่ 3 Hz โดยคลื่นมีอัตราเร็ว
เท่ากับ 6 เมตรต่อวินาที
ดังนั้นคลื่นมีความยาวคลื่นเท่ากับ
จากนั้นเมื่อพิจารณาที่จุดหนึ่งพบว่า คลื่นจากแหล่งกำเนิดหนึ่งเคลื่อนที่มาถึงจุดนี้ได้ระยะทาง
4 เมตร ในขณะที่คลื่นอีกจากแหล่งกำเนิดหนึ่งเคลื่อนที่มาถึงจุดเดียวกันได้ระยะทาง 7 เมตร
ดังนั้นความต่างระยะทางเท่ากับ 7 - 4 = 3 เมตร เนื่องจากความยาวคลื่นเท่ากับ 2 เมตร
ดังนั้นความต่างระยะทาง 3 เมตร จึงเท่ากับ
ในกรณีนี้เป็นแหล่งกำเนิดอาพันธ์ชนิดเฟสตรงกัน จุดนี้จึงเกิดการแทรกสอดหักล้างและอยู่
บนเส้นบัพ N2
แต่หากเป็นแหล่งกำเนิดอาพันธ์ชนิดเฟสตรงข้าม จุดนี้จะเกิดการแทรกสอดเสริมและอยู่บนเส้น
ปฏิบัพ A2 นักเรียนจะเห็นได้ว่าสามารถวิเคราะห์การแทรกสอดได้โดยไม่ต้องท่องจำสูตร
ก.
ข.

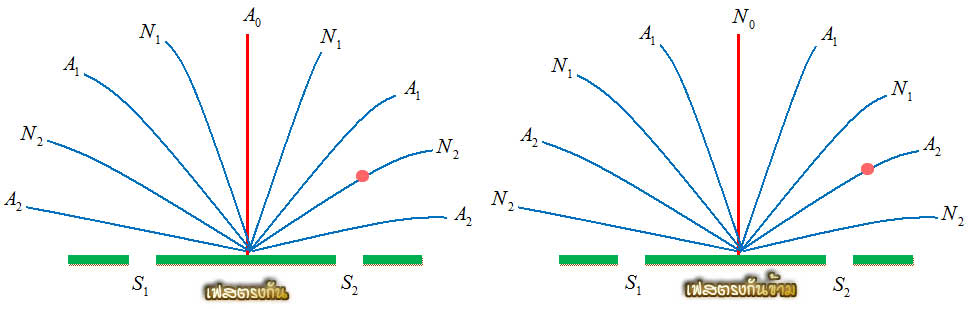

แสดงการแทรกสอดบนแนว N2 เมื่อเฟสตรงกันและการแทกสอดบนแนว A2
เมื่อเฟสตรงกันข้าม (ที่มา: ปรีณาพรรณ พิมพ์พิศาล)
รูปที่ 5.3-13
เฟสตรงกันแนวกลางจะเป็นปฏิบัพ
เฟสตรงกันข้ามแนวกลางจะเป็นบัพ
