โดย ครูปรีณาพรรณ พิมพ์พิศาล
(ที่มา: ณัฐภัสสร เหล่าเนตร และประดิษฐ์เหล่าเนตร., 2555, หน้า 30)

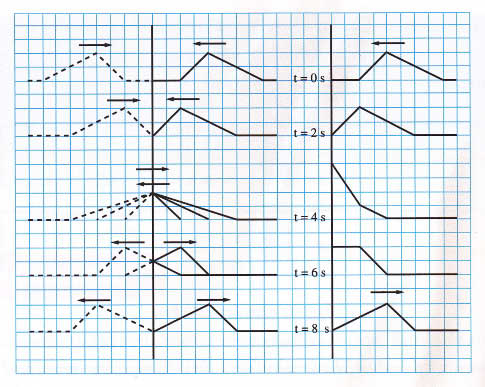

แสดงการเกิดการสะท้อนของคลื่นจุดปลายอิสระ
คลื่น A
คลื่น B
เมื่อคลื่นดล A กำลังเคลื่อนที่เข้าหาจุดสะท้อนอิสระ O ในการหารูปร่างของคลื่นสะท้อน
ให้เสมือนมีคลื่นดล B ที่มีลักษณะเหมือนเป็นภาพทางแสงของคลื่นดล A จากกระจกเงาระนาบ
คลื่นดล B จะมีทิศทางการเคลื่อนที่สวนกับคลื่นดล A และมีอัตราเร็วเท่ากับคลื่นดล A
คลื่นที่ปรากฏแก่สายตาจะเป็นผลรวมของคลื่นตกกระทบ A และ คลื่นสะท้อน B ดังรูป 5.1-9
คลื่นรวมที่ปรากฏแก่สายตา
O
O
การสะท้อน 6/15
รูปที่ 5.1-9
การสะท้อนของคลื่น
ที่จุดปลายอิสระ
เฟสไม่เปลี่ยน
